APA ITU MULTIMETER DAN BAGAIMANA FUNGSINYA DALAM PEMERIKSAAN ELEKTRONIKA?

APA ITU MULTIMETER DAN BAGAIMANA FUNGSINYA DALAM PEMERIKSAAN ELEKTRONIKA?

Multimeter merupakan alat ukur listrik yang menggabungkan beberapa fungsi pengukuran dalam satu perangkat. Alat ini umumnya digunakan untuk mengukur tegangan, arus, hambatan, dan kontinuitas pada rangkaian atau komponen elektronika. Tektronix menjelaskan bahwa digital multimeter atau DMM menjadi alat diagnostik yang menggabungkan fungsi voltmeter, ammeter, dan ohmmeter dalam satu instrumen.

Penggunaan multimeter membantu teknisi mengetahui kondisi suatu rangkaian berdasarkan nilai pengukuran yang diperoleh. Pemeriksaan dapat menemukan tegangan yang tidak sesuai, sambungan yang terputus, hambatan yang berubah, atau konsumsi arus yang tidak normal. Karena itu, pemahaman mengenai fungsi dan cara kerja multimeter menjadi dasar sebelum pengguna melakukan pemeriksaan elektronika secara lebih kompleks.

Mengenal Bagian Utama Multimeter

Multimeter memiliki beberapa bagian yang bekerja bersama selama proses pengukuran. Layar menampilkan nilai hasil pengukuran, sedangkan rotary switch atau kenop fungsi digunakan untuk memilih jenis pengukuran dan rentang yang sesuai. Terminal input kemudian menerima test lead yang menghubungkan multimeter dengan rangkaian atau komponen yang sedang diperiksa.

Test lead biasanya terdiri dari probe hitam dan probe merah dengan fungsi terminal yang berbeda sesuai jenis pengukuran. Probe hitam umumnya terhubung ke terminal COM, sedangkan probe merah masuk ke terminal sesuai fungsi seperti tegangan, resistansi, atau arus. Pengguna perlu memeriksa posisi lead sebelum pengukuran agar koneksi sesuai dengan fungsi yang telah dipilih.

Mengukur Tegangan dengan Multimeter

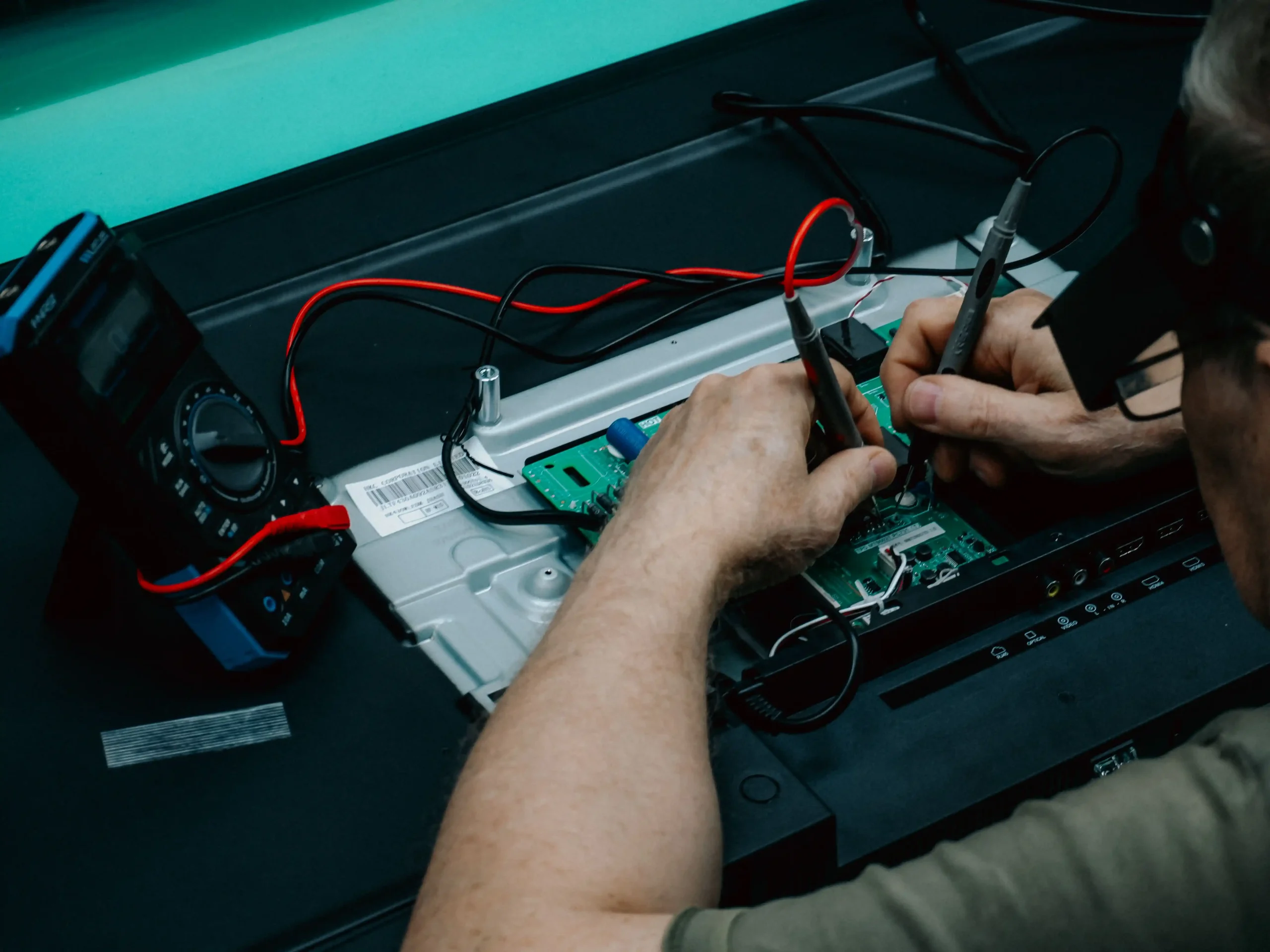

Ilustrasi. Sumber: Pexels.com/Bulat843 🌙

Pengukuran tegangan membantu pengguna mengetahui beda potensial antara dua titik dalam rangkaian. Multimeter dapat mengukur tegangan AC maupun DC dengan memilih mode yang sesuai pada rotary switch sebelum probe ditempatkan pada titik pengukuran. Fluke menjelaskan bahwa mode tegangan AC dan DC memiliki pengaturan tersendiri sehingga pengguna perlu memilih fungsi berdasarkan karakter sumber yang diperiksa.

Pada rangkaian DC, polaritas juga perlu diperhatikan ketika pengguna memasang probe. Probe merah biasanya ditempatkan pada sisi positif dan probe hitam ditempatkan pada sisi negatif untuk mendapatkan pembacaan dengan polaritas positif. Tektronix menyarankan pengguna memilih mode serta rentang pengukuran yang sesuai sebelum probe menyentuh titik pada perangkat yang diuji.

Mengukur Hambatan Komponen

Pengukuran hambatan atau resistance membantu pengguna memeriksa nilai resistansi suatu komponen atau jalur rangkaian. Multimeter menggunakan satuan ohm atau Ω untuk menampilkan besarnya hambatan yang terdeteksi pada dua titik pengukuran. Fluke menjelaskan bahwa pengukuran resistansi sebaiknya dilakukan pada rangkaian yang tidak bertegangan dan kapasitor perlu dikosongkan sebelum pemeriksaan tertentu dilakukan.

Komponen yang masih terhubung dengan jalur paralel dapat memengaruhi hasil pembacaan resistansi. Karena itu, pengguna mungkin memperoleh nilai yang berbeda dari nilai nominal ketika komponen masih terpasang dalam rangkaian. Fluke juga menjelaskan bahwa jalur paralel dapat menurunkan nilai resistansi yang terbaca sehingga kondisi rangkaian perlu diperhatikan saat melakukan diagnosis.

Memeriksa Kontinuitas Rangkaian

Fungsi continuity membantu pengguna mengetahui apakah jalur listrik memiliki hubungan yang lengkap. Multimeter biasanya memberikan bunyi ketika mendeteksi jalur dengan resistansi rendah sesuai ambang perangkat. Fluke menyebut continuity test dapat digunakan untuk memeriksa sakelar, sekering, koneksi, konduktor, dan bagian rangkaian lain yang seharusnya memiliki jalur listrik.

Pemeriksaan kontinuitas perlu dilakukan ketika rangkaian sudah tidak bertegangan. Pengguna kemudian menempatkan probe pada dua titik yang ingin diperiksa dan membaca respons pada layar atau indikator bunyi. Hasil tersebut membantu menemukan kabel putus, koneksi yang tidak tersambung, atau jalur yang seharusnya tertutup tetapi ternyata terbuka.

Mengukur Arus pada Rangkaian

Pengukuran arus memiliki prinsip berbeda dari pengukuran tegangan karena multimeter harus menjadi bagian dari jalur arus. Pengguna perlu membuka rangkaian pada titik tertentu kemudian memasang multimeter secara seri agar arus mengalir melewati alat ukur. Tektronix menjelaskan bahwa metode tersebut membuat DMM menjadi bagian dari rangkaian selama proses pengukuran arus.

Posisi terminal probe juga perlu diperhatikan secara khusus ketika pengguna mengukur arus. Probe merah harus masuk ke terminal arus yang sesuai dengan kapasitas pengukuran, sedangkan probe hitam tetap menggunakan terminal COM. Fluke juga mengingatkan pengguna untuk memeriksa kondisi fuse multimeter sebelum melakukan pengukuran arus agar alat tetap digunakan dalam kondisi yang aman.

Memahami Fungsi Diode Test

Sebagian multimeter menyediakan diode test untuk memeriksa karakteristik dasar dioda atau junction semikonduktor. Pengguna memilih mode diode kemudian menempatkan probe pada kedua terminal komponen untuk membaca respons yang ditampilkan alat. Fluke menjelaskan bahwa multimeter dapat memberikan nilai tertentu pada kondisi dioda yang baik dan menunjukkan indikasi berbeda ketika komponen mengalami kondisi open atau short.

Pengujian tersebut membantu teknisi melakukan pemeriksaan awal terhadap komponen tanpa selalu menggunakan alat khusus. Namun, hasil pengukuran tetap perlu dibandingkan dengan karakteristik komponen dan skema rangkaian yang sedang diperiksa. Dengan begitu, pengguna dapat menghindari kesimpulan hanya berdasarkan satu angka yang muncul pada layar.

Membaca Hasil Pengukuran dengan Benar

Angka pada layar multimeter perlu dibaca bersama satuan dan mode yang sedang digunakan. Nilai 5 pada layar dapat berarti 5 V, 5 A, atau 5 Ω sesuai fungsi yang dipilih sehingga pengguna tidak boleh mengabaikan simbol satuan. Tektronix menekankan pentingnya memperhatikan satuan seperti V, A, dan Ω ketika pengguna menafsirkan hasil pengukuran.

Rentang pengukuran juga dapat memengaruhi cara pengguna membaca hasil. Multimeter dengan autorange dapat memilih rentang secara otomatis, sedangkan perangkat tertentu menyediakan pilihan rentang manual untuk kebutuhan pengukuran tertentu. Pengguna perlu memahami fungsi tersebut agar pembacaan tidak dianggap sebagai nilai yang salah hanya karena perubahan satuan atau posisi desimal.

Menggunakan Multimeter untuk Pemeriksaan Elektronika

Multimeter dapat membantu pemeriksaan power supply, resistor, sekering, sakelar, kabel, konektor, dioda, hingga bagian tertentu dari papan rangkaian. Teknisi dapat memulai pemeriksaan dari parameter dasar sebelum melanjutkan ke pengujian yang lebih khusus. Langkah tersebut membantu proses diagnosis berjalan secara bertahap dan mengurangi tindakan bongkar-pasang yang tidak diperlukan.

Hasil pengukuran dapat dibandingkan dengan nilai nominal atau kondisi normal komponen yang diperiksa. Perbedaan yang signifikan dapat menjadi petunjuk awal mengenai masalah pada rangkaian atau komponen. Namun, diagnosis tetap membutuhkan konteks karena satu nilai pengukuran tidak selalu dapat menunjukkan penyebab kerusakan secara langsung.

Memilih Multimeter Sesuai Kebutuhan

Pemilihan multimeter perlu mempertimbangkan jenis pekerjaan, tingkat ketelitian, rentang pengukuran, dan lingkungan penggunaan. Multimeter untuk pekerjaan elektronika ringan dapat memiliki kebutuhan yang berbeda dari alat untuk sistem listrik industri atau distribusi daya. Keysight menjelaskan bahwa DMM modern dapat menyediakan kemampuan tambahan seperti data logging, digitalisasi sinyal, dan komunikasi dengan perangkat eksternal pada model tertentu.

Kategori keselamatan juga perlu diperhatikan ketika pengguna memilih alat untuk sistem bertegangan. Fluke menjelaskan bahwa CAT III mencakup lingkungan distribusi listrik seperti panel distribusi dan motor control center, sedangkan CAT IV digunakan lebih dekat dengan sumber instalasi listrik. Pengguna perlu memilih alat dengan kategori pengukuran yang sesuai dengan lingkungan kerja dan tidak hanya melihat angka tegangan maksimum pada spesifikasi alat.

Memperhatikan Keselamatan Saat Menggunakan Multimeter

Keselamatan menjadi bagian utama ketika pengguna melakukan pengukuran pada rangkaian listrik. Fluke menyarankan pengguna tidak melakukan pengukuran resistansi, kontinuitas, dioda, atau kapasitansi pada rangkaian yang masih bertegangan dan mengingatkan pengguna untuk tidak mengukur tegangan melebihi batas alat.

Pengguna juga perlu memeriksa kondisi probe, kabel, terminal, dan casing sebelum pekerjaan dimulai. Kerusakan fisik pada alat atau test lead dapat meningkatkan risiko kesalahan pengukuran dan bahaya listrik. Pada lingkungan industri, alat dan test lead harus memiliki kategori keselamatan yang sesuai karena rating CAT menentukan kemampuan instrumen menghadapi kondisi overvoltage transien.

Membiasakan Pemeriksaan Sebelum Pengukuran

Pemeriksaan awal dapat dimulai dengan memastikan multimeter tidak mengalami kerusakan fisik. Pengguna kemudian memilih fungsi, memastikan posisi test lead, dan menentukan rentang yang sesuai dengan jenis pengukuran. Tektronix merekomendasikan pengguna memeriksa alat dan perangkat yang diuji, memasang probe pada terminal yang tepat, memilih mode, serta memverifikasi fungsi alat dengan sumber yang diketahui ketika prosedur tersebut sesuai.

Kebiasaan tersebut membantu mengurangi kesalahan penggunaan yang sebenarnya dapat dicegah. Pengguna juga perlu membaca manual model tertentu karena susunan terminal, simbol, batas arus, dan fungsi tambahan dapat berbeda antarproduk. Dengan persiapan yang konsisten, proses pengukuran dapat berlangsung lebih terarah dan hasilnya lebih mudah ditafsirkan.

Kesimpulan

Multimeter merupakan alat dasar yang membantu pengguna memeriksa berbagai parameter listrik pada rangkaian dan komponen elektronika. Fungsi utamanya mencakup pengukuran tegangan, arus, hambatan, dan kontinuitas, sedangkan model tertentu juga menyediakan pengujian dioda, kapasitansi, frekuensi, atau suhu. Kemampuan tersebut membuat multimeter menjadi salah satu instrumen penting dalam proses pemeriksaan dan diagnosis kelistrikan.

Penggunaan alat tetap membutuhkan pemilihan mode, terminal, rentang, dan metode pengukuran yang tepat. Pengguna juga perlu memperhatikan kondisi rangkaian serta kategori keselamatan multimeter sebelum melakukan pemeriksaan, terutama pada lingkungan bertegangan tinggi. Dengan memahami fungsi dasar dan menerapkan prosedur yang benar, multimeter dapat membantu proses pemeriksaan elektronika menjadi lebih sistematis, aman, dan akurat.
