Persiapan kabel menjadi tahap penting sebelum pemasangan Raychem Medium Voltage atau MV Termination pada kabel tegangan menengah. Proses ini menentukan kondisi konduktor, isolasi, lapisan semikonduktif, dan sistem shield sebelum komponen terminasi dipasang. TE Connectivity menyediakan berbagai produk Raychem dengan teknologi heat shrink dan cold shrink untuk kelas tegangan serta ukuran kabel yang berbeda, sehingga pemilihan kit harus mengikuti spesifikasi kabel dan produk yang digunakan.

Setiap kit terminasi memiliki dimensi dan konstruksi yang tidak selalu sama. Produk Raychem TFT, misalnya, tersedia untuk berbagai kelas tegangan dan diameter isolasi kabel, sedangkan Raychem IXSU menggunakan teknologi heat shrink untuk aplikasi kabel berisolasi XLPE. Karena itu, teknisi perlu menggunakan instruction sheet dan product drawing dari kit yang sebenarnya digunakan, bukan memakai ukuran potongan dari produk lain sebagai acuan.

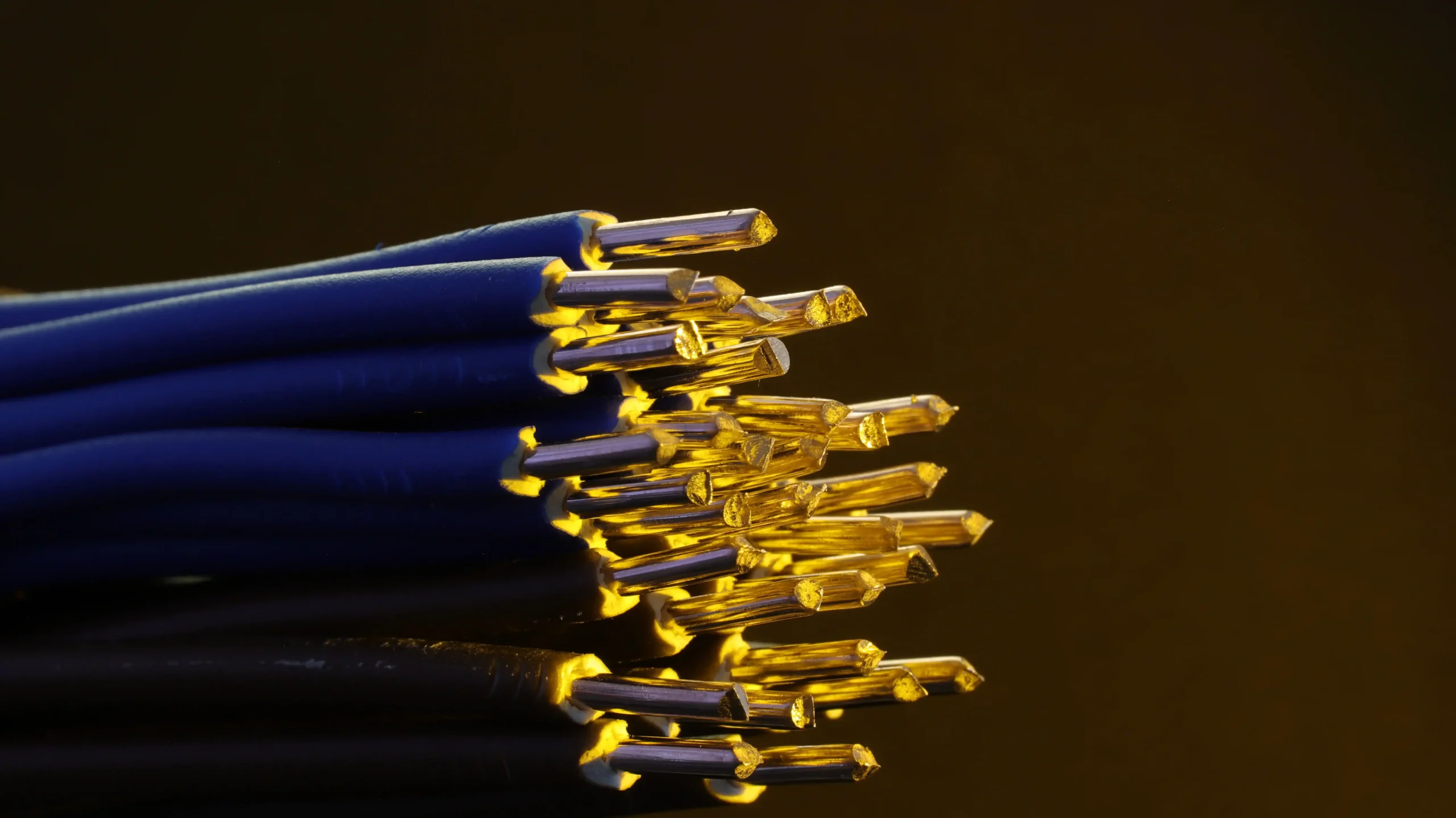

Ilustrasi. Sumber: Pexels.com/Nic Wood

1. Memastikan Kabel dan Kit Sesuai

Tahap awal dimulai dengan mencocokkan jenis kabel dengan kit terminasi yang tersedia. Teknisi perlu memeriksa jumlah inti, material isolasi, jenis cable shield, penampang konduktor, diameter isolasi, dan kelas tegangan sebelum pekerjaan dimulai. TE Connectivity mencantumkan parameter tersebut pada spesifikasi produk Raychem, sehingga data kabel perlu dibandingkan langsung dengan rentang kompatibilitas pada produk yang dipilih.

Pemeriksaan tersebut mencegah penggunaan terminasi yang tidak sesuai dengan dimensi kabel. Kit dengan rentang diameter yang berbeda tidak boleh dipilih hanya berdasarkan kesamaan kelas tegangan. Dengan verifikasi sejak awal, teknisi dapat memastikan komponen terminasi memiliki ukuran yang sesuai dengan konstruksi kabel dan kebutuhan instalasi.

2. Memastikan Kabel Benar-Benar Tidak Bertegangan

Keselamatan harus menjadi prioritas sebelum teknisi membuka dan menyiapkan kabel MV. Sumber energi perlu diputus, diisolasi, dikunci, dan diberi tanda sesuai prosedur kerja yang berlaku sebelum pekerjaan dimulai. OSHA menetapkan bahwa bagian listrik yang berpotensi terpapar harus dide-energikan sebelum pekerja melakukan pekerjaan di dekatnya, kecuali kondisi tertentu yang memenuhi persyaratan khusus.

Teknisi yang berwenang kemudian perlu melakukan verifikasi kondisi bebas tegangan menggunakan alat ukur yang sesuai. Pemeriksaan tersebut memastikan kabel tidak lagi menerima sumber energi dari sisi yang tidak terduga. OSHA juga menegaskan bahwa verifikasi de-energization perlu dilakukan oleh personel yang memenuhi kualifikasi sesuai pekerjaan kelistrikan.

3. Menentukan Panjang Kupasan sesuai Instruction Sheet

Setelah kabel dinyatakan aman, teknisi dapat menentukan panjang kupasan setiap lapisan kabel sesuai petunjuk kit. Kabel MV umumnya memiliki beberapa lapisan yang perlu dipersiapkan secara berurutan, seperti outer sheath, shield, lapisan semikonduktif, dan isolasi utama. Setiap ukuran harus mengikuti instruction sheet karena dimensi terminasi dan diameter isolasi berbeda antara satu produk Raychem dan produk lainnya.

Penggunaan ukuran perkiraan dapat mengganggu posisi komponen pengendali medan listrik pada terminasi. Karena itu, teknisi perlu menggunakan marking tool atau alat ukur yang mampu menghasilkan tanda dengan presisi. Langkah tersebut membantu menjaga setiap batas kupasan tetap berada pada lokasi yang ditentukan oleh rancangan terminasi.

4. Mengupas Outer Sheath dengan Hati-Hati

Outer sheath melindungi lapisan internal kabel dari lingkungan luar dan memberikan perlindungan mekanis pada konstruksi kabel. Teknisi perlu membuka sheath secara terkendali agar lapisan shield serta isolasi di bawahnya tidak ikut tergores atau terpotong. Kerusakan pada lapisan internal dapat memengaruhi proses pemasangan dan kondisi listrik kabel setelah terminasi selesai.

Pisau kabel perlu digunakan dengan teknik yang sesuai terhadap ketebalan dan material sheath. Potongan longitudinal dan circumferential harus menghasilkan batas yang rapi tanpa meninggalkan kerusakan pada lapisan yang masih dipertahankan. Setelah sheath terbuka, teknisi perlu membersihkan permukaan dari sisa material sebelum melanjutkan ke tahap berikutnya.

5. Menyiapkan Shield dan Lapisan Semikonduktif

Shield kabel perlu dipersiapkan sesuai konstruksi kabel dan desain terminasi yang digunakan. Raychem memiliki produk yang kompatibel dengan cable shield berupa copper wire maupun tape, sehingga cara penanganan shield dapat berbeda sesuai jenis kabel dan kit. Teknisi perlu mempertahankan kontinuitas sistem pembumian sekaligus mengikuti detail sambungan shield pada instruction sheet.

Lapisan semikonduktif membutuhkan perhatian khusus ketika teknisi melakukan proses stripping. Permukaan isolasi utama harus tetap halus dan bebas dari goresan setelah lapisan semikonduktif dilepas pada batas yang telah ditentukan. Kondisi tersebut penting karena sistem terminasi menggunakan komponen pengendali medan listrik untuk mengatur distribusi tegangan di sekitar ujung shield dan isolasi. Produk Raychem tertentu menggunakan stress control layer yang dirancang untuk membantu mengendalikan tekanan listrik pada area terminasi.

6. Membersihkan dan Menghaluskan Permukaan Isolasi

Permukaan isolasi harus berada dalam kondisi bersih sebelum komponen terminasi dipasang. Debu, minyak, kelembapan, partikel semikonduktif, dan kotoran lain dapat mengganggu kondisi permukaan serta proses pemasangan komponen. Teknisi perlu menggunakan bahan pembersih dan metode yang sesuai dengan instruction sheet agar material isolasi tidak rusak.

Bekas potongan pada isolasi juga perlu diperiksa dengan teliti. Goresan tajam, tonjolan, atau ketidakteraturan permukaan dapat menjadi titik yang membutuhkan perhatian sebelum pemasangan. Karena itu, teknisi perlu melakukan pemeriksaan visual secara menyeluruh dan menjaga area kerja tetap bersih selama seluruh proses persiapan kabel berlangsung.

7. Menandai Posisi Komponen Terminasi

Marking membantu teknisi menentukan posisi pemasangan setiap komponen Raychem pada kabel. Tanda dapat digunakan sebagai referensi untuk lokasi stress control, insulating body, sealing component, maupun bagian lain sesuai konstruksi kit. Instruction sheet menjadi acuan utama untuk menentukan lokasi tersebut karena setiap produk memiliki ukuran pemasangan yang berbeda.

Teknisi perlu memeriksa kembali semua tanda sebelum komponen permanen dipasang. Kesalahan posisi beberapa milimeter dapat memengaruhi hubungan antara stress control dan bagian isolasi yang telah disiapkan. Pemeriksaan ulang membantu memastikan seluruh tahapan berikutnya berlangsung sesuai rancangan produk.

Menjaga Kondisi Lingkungan Kerja

Kondisi lingkungan dapat memengaruhi kualitas persiapan kabel MV. Area kerja perlu terlindung dari debu, air, kelembapan berlebih, dan kontaminasi lain yang dapat menempel pada permukaan isolasi. Teknisi juga perlu mengatur pencahayaan yang cukup agar goresan, kotoran, atau cacat kecil pada permukaan kabel mudah terlihat.

Kondisi kerja yang buruk dapat membuat permukaan yang sudah dibersihkan kembali terkontaminasi. Karena itu, pembukaan dan persiapan kabel sebaiknya dilakukan sedekat mungkin dengan waktu pemasangan komponen terminasi. Pendekatan tersebut membantu menjaga kualitas permukaan sampai proses instalasi selesai.

Memeriksa Kembali Hasil Persiapan

Pemeriksaan akhir perlu dilakukan sebelum teknisi memasang body terminasi pada kabel. Pemeriksaan dapat mencakup panjang kupasan, posisi shield, kondisi lapisan semikonduktif, kebersihan isolasi, kondisi konduktor, serta kelengkapan marking. Teknisi perlu membandingkan hasil aktual dengan instruction sheet agar tidak ada tahapan yang terlewat.

Setiap ketidaksesuaian perlu diperbaiki sebelum komponen terminasi dipasang. Teknisi tidak sebaiknya melanjutkan pekerjaan hanya untuk mengejar waktu ketika permukaan isolasi mengalami kerusakan atau ukuran kupasan tidak sesuai. Pemeriksaan tersebut menjadi titik kendali terakhir sebelum kabel memasuki tahap pemasangan terminasi.

Menghindari Kesalahan Umum saat Persiapan

Kesalahan persiapan sering muncul ketika teknisi menggunakan ukuran kupasan yang tidak berasal dari instruction sheet produk yang digunakan. Kesalahan lain dapat muncul ketika teknisi menggores isolasi utama saat melepas semikonduktif atau membiarkan permukaan isolasi terkena kontaminasi. Kondisi tersebut dapat mengganggu pemasangan dan berpotensi memengaruhi kinerja terminasi selama kabel beroperasi.

Produk Raychem memiliki konfigurasi yang berbeda berdasarkan kelas tegangan, diameter isolasi, jenis shield, dan teknologi terminasi. TE Connectivity bahkan menyatakan bahwa product drawing perlu digunakan untuk kegiatan desain pada produk tertentu. Karena itu, teknisi perlu memperlakukan setiap kit berdasarkan dokumen produknya sendiri dan tidak menggeneralisasi prosedur dari kit lain.

Memahami Hubungan Persiapan Kabel dengan Kinerja Terminasi

Terminasi MV berfungsi mengendalikan medan listrik pada area ujung kabel ketika isolasi utama berakhir. Persiapan kabel yang tepat memberikan kondisi geometris dan permukaan yang dibutuhkan komponen terminasi untuk menjalankan fungsi tersebut. Raychem menggunakan material dan desain stress control pada sejumlah produk untuk membantu mengelola konsentrasi medan listrik di area terminasi.

Kualitas persiapan juga berhubungan dengan keandalan jangka panjang aksesori kabel. IEC 60502-4:2023 menetapkan persyaratan pengujian tipe untuk aksesori kabel berisolasi ekstrusi pada rentang tegangan tertentu hingga 30 kV, sedangkan produk terminasi Raychem tertentu memiliki spesifikasi dan pengujian yang mengikuti standar terkait seperti IEEE 48. Informasi tersebut menunjukkan bahwa pemilihan produk dan pelaksanaan pemasangan harus mengikuti kombinasi antara standar sistem kabel dan instruksi produsen.

Kesimpulan

Persiapan kabel sebelum pemasangan Raychem MV Termination mencakup pemeriksaan kompatibilitas kit, pengamanan sumber energi, penentuan ukuran kupasan, pembukaan sheath, penanganan shield dan semikonduktif, pembersihan isolasi, hingga pemeriksaan akhir. Setiap tahap membutuhkan ketelitian karena konstruksi dan dimensi setiap kit Raychem dapat berbeda berdasarkan kelas tegangan, diameter isolasi, jenis shield, serta teknologi heat shrink atau cold shrink.

Instruction sheet dan product drawing harus menjadi acuan utama selama pekerjaan pemasangan. Teknisi juga perlu memastikan kondisi bebas tegangan dan melakukan verifikasi keselamatan sebelum menyentuh bagian kabel. Dengan persiapan yang presisi, bersih, dan sesuai prosedur, proses pemasangan terminasi dapat berlangsung lebih terkendali serta mendukung keandalan sistem kabel tegangan menengah.
